Arduino

Hicimos que un led se apague y se prenda mediante un pulsador

Necesitamos:
   - La placa
   - La protoboard
   - 2 resistencias diferentes
   - 3 cables cálidos
   - 3 cables frios
   - Un led
   - Un pulsador



Primer paso: conectar una pata del pulsador de un lado de la placa y la otra pata del otro lado



Segundo paso: colocar la resistencia debajo de una pata izquierda (debido a como se ve en la imagen) y en el polo negativo




Tercer paso: la señal va a ir en el medio y el otro extremo va a ir conectado al pin 2




Cuarto paso: alimentaremos a la placa con 5v (cinco voltios) conectando el pin correspondiente a la linea roja positiva de la protoboard. Luego conectamos tierra de la placa (GND) al negativo de la protoboard



Quinto paso: conectamos la segunda parte del pulsador al positivo de la protoboard



Sexto paso: conectar la otra parte de la protoboar, así que vamos a unir positivo con positivo y negativo con negativo




Septimo paso: conectamos un led aprovechando la pata negativa y la linea negativa de la protoboard



Octavo paso: conectar una resistencia para que no se queme el led



Noveno paso: Vamos a conectar con otro cable la pata libre de la resistencia (esa será la señal) con el pin 3 de la placa



La proxima clase vamos a dedicarnos a hacer el boceto y nos tendrá que quedar así para que el led se prenda y se apague mediante un pulsador





Arduino


Grupo: Violeta Ferrería, Sofia Moretti, Catalina Gonzales y Lucila Iriarte
Fotos de Robotica (Lo que fuimos haciendo)
- Prendemos la luz de la placa!!







- Ahora intentamos prender un led en la placa:

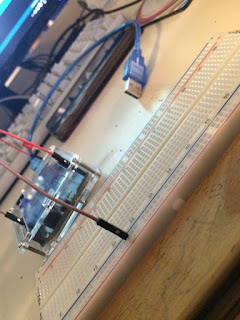

- Ahora hicimos que se prenda un led en la protoboard:
